تجهيزات أنابيب PE بمرفق 45 درجة: كل المعلومات الأساسية التي تحتاج إلى معرفتها؟

1. ما هو تركيبات الأنابيب PE 45 درجة الكوع؟

1.1 التعريف الأساسي وأساسيات المواد

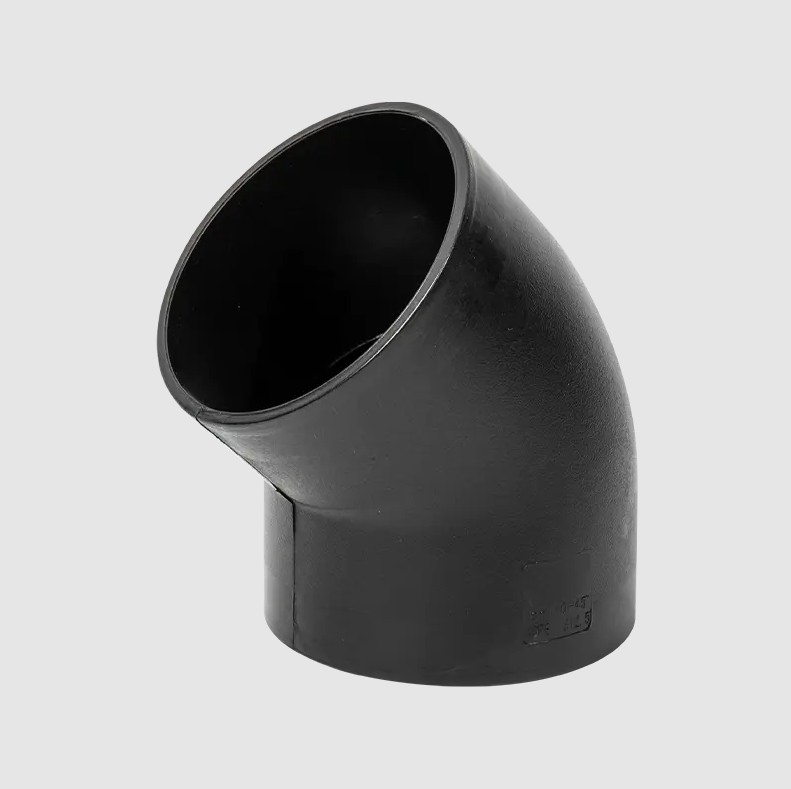

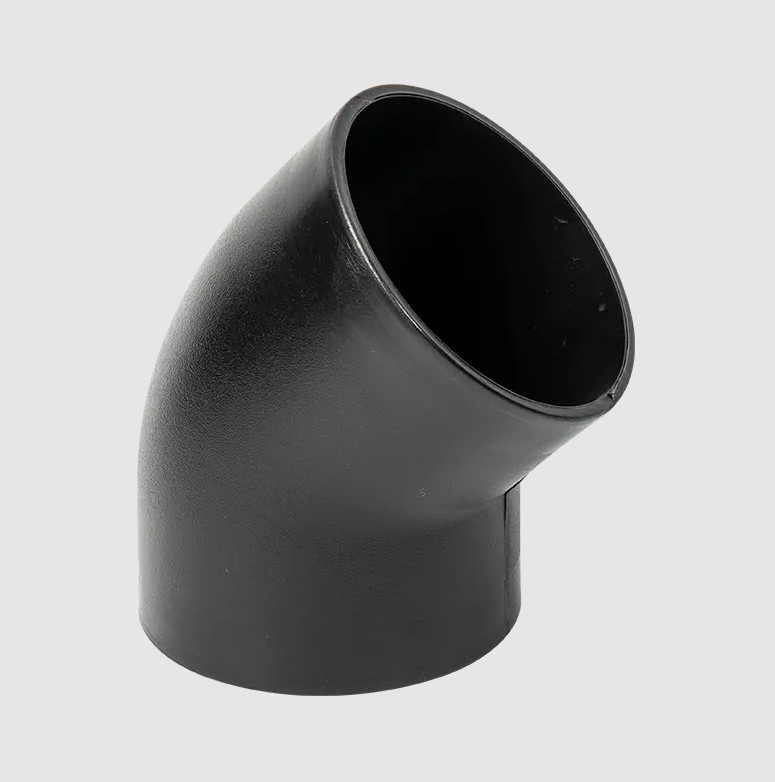

أ تجهيزات أنابيب PE كوع 45 درجة عبارة عن موصل أنابيب متخصص مصنوع من البولي إيثيلين عالي الكثافة (HDPE) أو البولي إيثيلين متوسط الكثافة (MDPE) يستخدم لتحقيق زاوية 45 درجة في نظام الأنابيب. وهو مكون حاسم في أنظمة أنابيب البولي إيثيلين (PE)، وهو مصمم لتقليل فقدان الطاقة والصدمة الهيدروليكية عندما تغير السوائل اتجاهها.

تمنح الخصائص الاستثنائية للـ PE أكواع 45 درجة المزايا الرئيسية التالية: مقاومة قوية للتآكل، ومقاومة ممتازة لتكسير الصقيع في درجات الحرارة المنخفضة، وخفيفة الوزن وقوة عالية، ومقاومة ممتازة للصدمات. تضمن هذه الخصائص أن تحافظ وصلات أنابيب PE بزاوية 45 درجة على أداء مستقر وطويل الأمد حتى عند دفنها تحت الأرض، في البيئات الحارة والرطبة، أو نقل الوسائط الكيميائية القاسية، مما يجعلها بديلاً مثاليًا للأكواع المعدنية التقليدية.

1.2 معايير التصنيع وتقنيات الاتصال

يلتزم إنتاج تجهيزات الأنابيب PE الكوع 45 درجة بشكل عام بالمعايير الدولية والمحلية، مثل ISO 4427 وGB/T 13663، لضمان أن دقة الأبعاد وتقييمات الضغط تلبي متطلبات التصميم.

تتضمن طرق الاتصال الرئيسية ما يلي:

• بعقب الانصهار: مناسبة للأنابيب ذات القطر الأكبر. من خلال تسخين الكوع وأطراف الأنبوب إلى الحالة المنصهرة، يتم ضغطهما بسرعة على بعضهما البعض ويُتركان ليبردا، مما يؤدي إلى إنشاء وصلة ذات خصائص مانعة للتسرب وقوة تساوي الأنبوب نفسه.


• الصهر الكهربائي: أ heating wire is embedded within the elbow. When heated, it fuses the elbow and pipe surfaces together, forming a highly reliable, integrated connection. This connection is easy to operate and offers consistent connection quality.


2. ما هي فوائد الاستخدام تجهيزات أنابيب PE كوع 45 درجة ؟

إن استخدام تركيبات أنابيب PE بزاوية 45 درجة في أنظمة الأنابيب يعكس الاعتبار الشامل للكفاءة والسلامة والاقتصاد في التصميم الهندسي الحديث.

2.1 ديناميكيات السوائل المتفوقة

يعد التصميم المنحني بزاوية 45 درجة هو أعظم ما يميزه تقنيًا. في مجال التحكم في السوائل، كلما كان الانحناء أكثر استواءً، انخفض معامل المقاومة المحلية (قيمة K) المتولد أثناء تدفق السوائل. بالمقارنة مع المرفقين الحادين بزاوية 90 درجة، يمكن للمرفقين PE بزاوية 45 درجة:

• تقليل فقدان الرأس: تقليل الاضطراب والتيارات الدوامة داخل خط الأنابيب، مما يقلل الاحتكاك والتأثير عند الانحناء، وبالتالي تحسين كفاءة النقل.


• تقليل استهلاك الطاقة في محطات الضخ: انخفاض الخسارة الهيدروليكية يعني مقاومة أقل لمحطة الضخ أو الضاغط للتغلب عليها، مما يقلل بشكل مباشر من تكاليف التشغيل على المدى الطويل لنظام خطوط الأنابيب.


• قمع المطرقة المائية بشكل فعال: يعمل الانحراف السلس لتدفق المياه على تخفيف موجات صدمة الضغط الناتجة عن التغيرات المفاجئة في سرعة التدفق، مما يوفر حماية مهمة لخط الأنابيب ومعدات المضخة والصمام.



2.2 تكاليف المتانة والصيانة على المدى الطويل

تضمن مادة البولي إيثيلين موثوقية الكوع على المدى الطويل. مقاومة التآكل المتأصلة تجعلها تتآكل بشكل أبطأ بكثير من الأنابيب المعدنية عند نقل الوسائط التي تحتوي على جزيئات صلبة (مثل الملاط والرواسب). علاوة على ذلك، فإن الخمول الكيميائي المتأصل للـ PE يعني ذلك تجهيزات أنابيب PE كوع 45 درجة محصنة ضد التآكل الكهروكيميائي، حتى في البيئات الحمضية والقلوية. وينتج عن ذلك:

• تمديد خدمة الحياة: أ service life of over 50 years is possible, far exceeding that of many traditional materials.


• انخفاض وتيرة الصيانة: لا يوجد تآكل، ولا يوجد قشور، كما أن الإغلاق الموثوق به يقلل بشكل كبير من مخاطر التسربات والانسدادات، مما يقلل من تكاليف الصيانة والإصلاح الروتينية.


3. ما هو الفرق بين المرفقين PE 45° و 90°؟

عند تصميم أنظمة الأنابيب الاحترافية، يعتمد الاختيار بين أكواع 45 درجة و90 درجة على أولوية التحكم في التدفق. عندما يكون هدف التصميم هو تقليل الخسائر الهيدروليكية وتحسين كفاءة استخدام الطاقة في النظام، فإن المهندسين يفضلون استخدام اثنين تجهيزات أنابيب PE كوع 45 درجة مع أنبوب قصير لتحقيق دوران 90 درجة. على الرغم من أن هذا يزيد قليلاً من عبء العمل على المواد والتركيب، إلا أن الفوائد طويلة المدى كبيرة.

4. هل يقلل الكوع PE 45° من التدفق؟

الجواب هو: أكواع 45 درجة في أنابيب PE تولد مقاومة محلية، ولكن هذه المقاومة ضئيلة بين جميع عناصر الدوران وأقل بكثير من تأثير أكواع 90 درجة على التدفق.

أccording to the classic Darcy-Weisbach equation or the equivalent length method, the total head loss in a pipeline is composed of longitudinal loss (straight pipe friction) and local loss (pipe resistance).

وظيفة الكوع بزاوية 45 درجة: إن دورانه اللطيف يقلل بشكل فعال من معامل الخسارة الموضعي. وهذا يعني أنه عند نفس ضغط النظام ومعدل التدفق، يمكن لنظام الأنابيب الذي يستخدم كوع بزاوية 45 درجة الحفاظ على معدل تدفق فعال أعلى.

ضمان معدل التدفق: بدلاً من "تقليل التدفق"، فمن الأدق القول أنه يزيد معدل التدفق إلى الحد الأقصى. في نقل المياه أو المواد الكيميائية الدقيقة لمسافات طويلة، فإن ضمان التدفق الدقيق هذا هو الذي يجعل أكواع 45 درجة في أنابيب PE موصلًا مهمًا لتحسين أداء النظام.

5. ما هي استخدامات أكواع 45° في أنابيب PE؟ (التطبيقات الأساسية وقيمة الصناعة)

تجهيزات أنابيب PE كوع 45 درجة ، بفضل أدائها المتفوق وختمها الموثوق، تُستخدم على نطاق واسع في الصناعات التي تتطلب أعلى مستويات الموثوقية والكفاءة:

• البنية التحتية البلدية والحضرية:
  • أنظمة إمدادات المياه: يستخدم للتحكم في السوائل في خطوط الأنابيب الرئيسية والثانوية في المناطق الحضرية، مما يضمن تدفق المياه بسلاسة ويقلل من مخاطر انفجارات الأنابيب.


  • نقل الغاز: أs a secure connector in polyethylene gas pipelines, they reliably change pipeline routing and ensure the safety of urban gas supply.


• الصناعات الصناعية والكيميائية:
  • نقل الوسائط المسببة للتآكل: نظرًا لمقاومة التآكل الممتازة للـ PE، فهي مناسبة لخطوط الأنابيب التي تحمل السوائل الكيميائية مثل حمض الهيدروكلوريك وحمض الكبريتيك. تضمن الأكواع بزاوية 45 درجة الكفاءة في تخطيطات خطوط الأنابيب المعقدة.


  • نقل الملاط والمخلفات: مقاومة التآكل تجعلها خيارًا مثاليًا لنقل التعدين، مما يزيد من عمر الأنابيب في البيئات شديدة الكشط.


• أgriculture and Irrigation:
  • أنظمة الري الموفرة للمياه: تُستخدم في شبكات ري الأراضي الزراعية والحدائق واسعة النطاق، وهي تحقق توزيعًا دقيقًا للمياه من خلال التحكم الفعال في السوائل، والحفاظ على موارد المياه.


• المضخات الحرارية الأرضية المصدر ومشاريع حماية البيئة: يتم استخدامها لتحويل وتوصيل خطوط الأنابيب المدفونة، كما أن مقاومتها لدرجات الحرارة المنخفضة وختمها الموثوق يضمن تشغيلًا مستقرًا وطويل الأمد للنظام.



يعتبر كوع أنبوب PE بزاوية 45° موصلًا أساسيًا للتشغيل الفعال والموثوق وطويل الأمد في أنظمة الأنابيب الحديثة. فهو ليس مجرد مكون مادي لتحويل الأنابيب، ولكنه أيضًا عنصر أساسي في التصميم الهندسي الذي يوازن بين التحكم في التدفق، وتحسين الطاقة، وفعالية التكلفة.

6. كيفية تركيب وتوصيل كوع أنبوب PE بزاوية 45° بشكل صحيح؟

تحدد جودة تركيب كوع أنبوب PE بزاوية 45 درجة بشكل مباشر السلامة التشغيلية وختم نظام الأنابيب بأكمله. يعد الاتصال الصحيح أمرًا بالغ الأهمية لمنع التسريبات والفشل في المستقبل. تقنيات الاتصال الاحترافية الأكثر استخدامًا هي الانصهار الحراري (بما في ذلك المؤخرة والمقبس) والانصهار الكهربائي.

6.1 الدمج المؤخرة (مناسب للأنابيب ذات القطر الكبير)

يعد الدمج المؤخرة أحد أكثر الطرق أمانًا لتوصيل أنابيب البولي إيثيلين والأكواع. فهو يدمج التركيبات والأنابيب في قطعة واحدة، مما يوفر إحكامًا ممتازًا.

• التحضير والمواءمة: قم بتأمين الكوع PE 45° وأنبوب PE ليتم ربطهما بإطار آلة الصهر الساخن، مما يضمن محاذاة المحاور مع انحراف لا يزيد عن 10% من سمك الجدار.


• الطحن: استخدم قاطعة الطحن لطحن أطراف الكوع والأنبوب حتى يصبح كلا الطرفين مسطحًا وناعمًا ومتعامدًا على المحور، مما ينتج عنه رقائق مستمرة.


• التدفئة والاحتفاظ بالحرارة: ضع لوحة تسخين (عادة عند 200 درجة مئوية إلى 220 درجة مئوية) بين الطرفين واضغط معتدلاً لمحاذاة الأطراف بإحكام. هذه المرحلة حرجة، مما يضمن التسخين الموحد وتشكيل الحافة، وتحقيق الدمج الكامل للمواد.


• إزالة اللوحة والضغط: قم بإزالة لوحة التسخين بسرعة وقم بتطبيق ضغط المفصل المحدد على الفور. يجب الحفاظ على هذا الضغط بشكل مطرد لضمان الانتشار والترابط المناسب للمواد المنصهرة.


• التبريد والضغط القابضة: الحفاظ على ضغط المفصل (أي الضغط المستمر) للوقت المحدد. لا يمكن توصيل إطار الماكينة إلا بعد أن يبرد المفصل بشكل طبيعي إلى درجة الحرارة المحددة.



6.2 الانصهار الكهربائي (ينطبق على أقطار مختلفة وظروف عمل معقدة)

يستخدم الصهر الكهربائي أسلاك تسخين مدمجة مسبقًا داخل التركيبات لإذابة سطح التلامس بين الكوع والأنبوب، مما يؤدي إلى إنشاء اتصال موثوق. إنه يوفر سهولة التشغيل والموثوقية العالية.

• التنظيف والكشط: هذه هي الخطوة الأكثر أهمية في الاندماج الكهربائي. استخدم أدوات متخصصة لإزالة طبقة الأكسيد (الكشط) تمامًا من مناطق التجويف والحنفية في الكوع 45 درجة من تركيبات PE لضمان سطح اتصال نظيف.


• تحديد موضع المناسب: أدخل الأنبوب المكشط في الكوع 45 درجة من تركيب PE وقم بتثبيته باستخدام أداة تحديد المواقع لضمان وجود فجوة موحدة وخالية من الإجهاد بين الأنبوب والتركيب.


• تسخين الطاقة: قم بتوصيل ماكينة اللحام الكهربائية وأدخل أو اضبط معلمات التسخين مثل الجهد والوقت وفقًا للرمز الشريطي الموجود على التركيب. عند توصيل الطاقة، يسخن سلك التسخين الداخلي، مما يؤدي إلى إذابة مادة البولي إيثيلين وملء الفجوة.


• التبريد والصيانة: أfter power is applied, the fitting must be cooled naturally according to the specified cooling time. During this time, the joint must not be moved or touched. Only after cooling is complete can the connection achieve its designed strength and seal.



7. ما هي حالات فشل الكوع PE 45° الشائعة؟

أlthough تجهيزات أنابيب PE كوع 45 درجة توفر متانة ممتازة ومقاومة للتآكل، أو التشغيل غير السليم أو العوامل البيئية يمكن أن تسبب بعض حالات الفشل الشائعة أثناء التثبيت والاستخدام على المدى الطويل.

7.1 فشل التثبيت والاتصال (مما يؤدي في المقام الأول إلى التسرب)

7.2 فشل التشغيل على المدى الطويل (مما يؤثر على سلامة النظام)

من خلال فهم هذه الأعطال الشائعة، لن يتمكن المستخدمون من فهم القيود المفروضة على كوع PE Pipe Fittings 45° بشكل أفضل فحسب، بل سيتخذون أيضًا تدابير وقائية أكثر استباقية أثناء التركيب والصيانة، مما يضمن التشغيل المستقر على المدى الطويل وكفاءة التحكم في السوائل لنظام الأنابيب.
