لماذا لا تتسرب أنابيب PE؟

في الصناعة الحديثة وبناء البنية التحتية الحضرية، سواء بالنسبة لخطوط أنابيب الغاز ذات الضغط العالي، أو شبكات إمدادات المياه البلدية، أو نقل السوائل المتخصصة، تظل جودة توصيلات أنابيب البولي إيثيلين عالية للغاية. غالبًا ما تفشل الوصلات الميكانيكية التقليدية أو طرق الذوبان الساخن البسيطة في القضاء تمامًا على التسرب أثناء التشغيل طويل الأمد، خاصة في البيئات المعقدة تحت الأرض والتي تخضع للتقلبات البيئية. وعلى هذه الخلفية ذلك PE المشابك الأنابيب الكهربائية الانصهار ، بفضل تقنية الصهر الكهربائي المتفوقة "المانعة للتسرب"، أصبحت حلاً ثوريًا لتوصيل الأنابيب، مما أدى تدريجياً إلى وضع معايير صناعية جديدة.

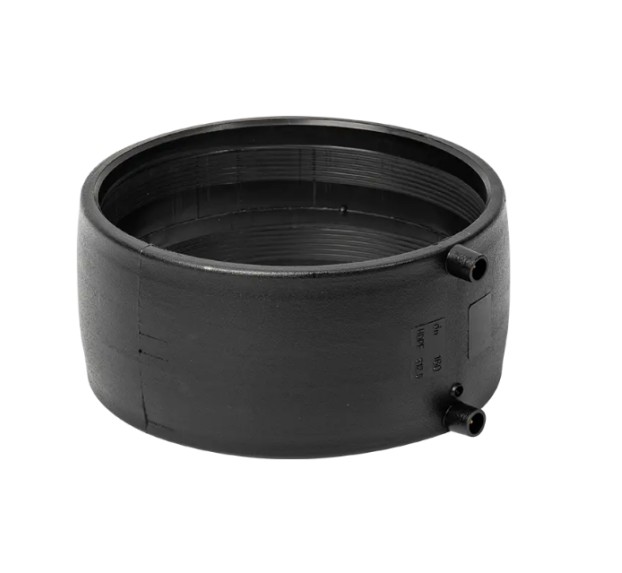

إن مشبك أنبوب الصهر الكهربائي PE (مقرنة الصهر الكهربائي من البولي إيثيلين) عبارة عن تركيب مصمم خصيصًا لتوصيل أنابيب البولي إيثيلين (PE). الميزة الأكثر تميزًا هي سلك التسخين عالي المقاومة المدمج بدقة داخل الجدار الداخلي للمشبك.

وظيفتها الأساسية

وتتمثل وظيفتها الأساسية في استخدام درجة الحرارة العالية الناتجة عن التيار لربط المشبك بالجدار الخارجي لأنبوب PE المراد توصيله، على المستوى الجزيئي. عندما يتم تطبيق آلة لحام الصهر الكهربائي المخصصة على المشبك، فإن سلك التسخين يسخن، ويربط مواد PE بسرعة في منطقة الاتصال. خلال هذه العملية، تخضع السلاسل الجزيئية PE داخل الموصل للتوصيل البيني والانتشار والربط المتبادل. بعد التبريد والتصلب، تصبح الوصلة وجسم الأنبوب كيانًا غير محسوس ومتجانس تمامًا. هذا يعني أن عمر خدمة الوصلة، وقوتها، ومقاومتها للتآكل هي تمامًا نفس مادة الأنبوب، مما يزيل بشكل أساسي خطر تثبيت الأنابيب والتسرب الناتج عن اختلافات المواد أو تقادم الختم.

تنبع موثوقية تقنية الصهر الكهربائي من مبدأ التشغيل الذي يتم التحكم فيه بدقة، والذي بدوره يؤدي إلى العديد من المزايا الأساسية الهامة:

مبدأ التشغيل

العملية برمتها تتبع دورة دقيقة. أولاً، يقوم عامل التركيب بتنظيف وكشط منطقة وصلة الأنبوب جيدًا (وصولاً إلى طبقة الأكسيد). بعد ذلك، يتم إدخال مشبك الأنبوب في الأنبوب ويتم مسح الباركود الموجود على المشبك بواسطة آلة اللحام. تتعرف آلة اللحام تلقائيًا على التيار والمعلمات المحددة مسبقًا وتنفذها. يقوم سلك التسخين المولد بالتيار بتسخين الأنبوب، ويوصل الحرارة ويتسبب في ربط مادة PE تحت ضغط معين. بعد التبريد، تصطف الجزيئات لتشكل في النهاية وصلة أنبوب PE ذات قوة شد قوية للغاية.

المزايا الأساسية

• موثوقة للغاية وضيقة: يحقق هذا اندماجًا على المستوى الجزيئي بين وصلات الأنابيب والأنبوب، مما يؤدي إلى وصلة أقوى من الأنبوب نفسه ويزيل تمامًا التسربات الناتجة عن تقادم وفشل الحشيات والحلقات الدائرية والمكونات الأخرى.


• عمليات البناء الموحدة والتي يمكن تتبعها: غالبًا ما تشتمل آلات اللحام بالصهر الكهربائي الحديثة على إمكانات تسجيل البيانات. هذا يتحكم تلقائيًا في الجهد والوقت أثناء عملية اللحام، مما يزيل الشوائب التي يمكن أن تحدث مع التشغيل اليدوي التقليدي. يتم تسجيل جميع معلمات اللحام وأوقاته ونتائجه، مما يضمن إمكانية تتبع جودة المشروع.


• قدرة ممتازة على التكيف مع البيئات المعقدة: في الآونة الأخيرة، بالنسبة للحام التناكبي بالذوبان الساخن، والذي يتطلب محاذاة عالية للأنابيب ويخضع لتأثيرات الرياح والرمل ودرجة الحرارة المتزايدة، مشابك أنابيب الانصهار الكهربائية PE توفر مقاومة فائقة للبيئات الخارجية أثناء التركيب، مما يجعلها مناسبة بشكل خاص لظروف العمل المعقدة مثل الأماكن الضيقة والمزدحمة أو حفر القنوات.



في التطبيقات الهندسية الفعلية، توفر مشابك الأنابيب الكهربائية المصنوعة من البولي إيثيلين حلولاً دقيقة للعديد من نقاط الألم الرئيسية في تركيب الأنابيب التقليدية:

حل مشكلة الجودة غير المتناسقة

تكافح الأساليب التقليدية مع خبرة العامل المتسقة ودقة المحاذاة ودرجة حرارة التسخين. تتحكم مشابك أنابيب الدمج الكهربائية تلقائيًا في معلمات اللحام، مما يقلل من متغيرات الجودة الرئيسية، ويضمن جودة اتصال متسقة ومستقرة للغاية.

حل تحدي العمل في الأماكن الضيقة

إن معدات اللحام التناكبي التقليدية بالذوبان الساخن ضخمة الحجم وتتطلب سطح عمل كافيًا. توفر مشابك الأنابيب واللحامات الكهربائية عملية مرنة، مما يجعل تركيب الأنابيب في الطوابق السفلية أو الأنفاق أو الأبراج الموجودة أمرًا سهلاً.

حل المتطلبات السريعة والزلزالية لخط الأنابيب

يتمتع المفصل الذي يتكون من وصلة الاندماج الكهربائي بمرونة جيدة، والتي يمكن أن تمتص بشكل فعال خفة الحركة الناتجة عن تسوية الأساس، أو التغيرات في درجات الحرارة أو الزلازل البسيطة، وتعزز بشكل كبير المقاومة الزلزالية والحقن طويل المدى لنظام خطوط الأنابيب بأكمله.

على الرغم من أن تقنية الصهر الكهربائي نفسها موثوقة للغاية، إلا أنه في التشغيل الفعلي، غالبًا ما ينتج عدد صغير من التسريبات في مشبك الأنابيب عن الإهمال في مواصفات البناء.

إعداد غير مناسب لسطح الأنبوب

يمكن أن يكون هذا سبباً لقطع الاتصال. إذا لم يتم كشط طبقة الأكسيد الموجودة على سطح الأنبوب (طبقة تحمي أنبوب PE من التقادم) تمامًا باستخدام مكشطة مخصصة قبل التوصيل، أو إذا بقيت الأوساخ أو الزيت أو مواد التأريض في منطقة الوصلة، فقد يؤدي ذلك إلى عدم الاتصال الكافي واللحام البارد، مما قد يسبب التسرب.

الوقت أمر بالغ الأهمية

بعد اللحام، تحتاج مادة PE إلى بعض الوقت حتى تبرد وتتصلب بشكل كامل، وتستعيد قوتها الميكانيكية الكاملة. إذا تم تحريك الأنبوب قبل الأوان، أو إذا تم تطبيق قوى خارجية على المفصل أو تم إجراء اختبارات الضغط خلال فترة التبريد النهائية هذه (عادةً ما تكون محددة بدقة)، فقد يتلف المفصل، الذي لا يزال في حالة بلاستيكية، مما يؤدي إلى حدوث ماس كهربائي.

معلمات اللحام أو تشغيل مصدر الطاقة

يمكن أن يؤثر استخدام معلمات اللحام غير المتوافقة (مثل وقت اللحام غير الصحيح) أو فرض الاتصال بجهد مصدر طاقة غير مستقر للغاية على التسخين الدقيق والتسخين المسبق لسلك التسخين.

ولذلك، فإن الالتزام الصارم بالعملية القياسية "التنظيف" ← الكشط ← المحاذاة ← اللحام ← "التبريد الكافي" هو المفتاح لضمان نجاح توصيل مشبك أنابيب الدمج الكهربائي PE.

أثناء إصلاح وصيانة خطوط الأنابيب، غالبًا ما يسأل الفنيون: هل يمكن إعادة دمج وصلات مشبك الأنابيب الكهربائية PE؟

توفر لوائح الصناعة والمعايير الفنية الإجابة: ممنوع منعا باتا.

تم تصميم مشابك أنابيب PE للاندماج الفوري وغير المباشر. يمكن أن يكون لإعادة استخدام المفصل المكتمل العواقب الخطيرة التالية:

• الإجهاد الحراري المادي وتدهورها: لقد شكلت مادة PE هيكلًا مستقرًا أثناء عملية الاتصال والتبريد الأولية. يمكن أن تتسبب إعادة التسخين في ارتفاع درجة الحرارة بشكل موضعي، مما يؤدي إلى إجهاد حراري مفرط أو تدهور هيكل البوليمر PE، مما يؤدي إلى تدهور أداء المواد واستعادة القوة في منطقة الاتصال.


• فشل سلك التدفئة: تم تصميم أسلاك التسخين من أجل تسخين دقيق ومرور واحد. يمكن أن تؤدي إعادة تنشيط سلك التسخين إلى توزيع غير متساوٍ للحرارة، أو احتراق جزئي، أو عدم القدرة على تحقيق تسخين موحد، مما يؤدي إلى تعطيل جودة المفصل تمامًا.



لذلك، إذا ظهرت أي مشاكل في وصلة أنبوب الصهر الكهربائي PE المثبتة، فإن طريقة الإصلاح الصحيحة هي قطع المفصل بالكامل وإعادة توصيله باستخدام مشبك أنبوب الصهر الكهربائي PE الجديد في مكان صحي على الأنبوب. وهذا يضمن التشغيل الآمن والموثوق لنظام الأنابيب على المدى الطويل.

في مجال تكنولوجيا توصيل أنابيب البولي إيثيلين (PE)، تعد مشابك أنابيب الصهر الكهربائي ومشابك الأنابيب من البولي إيثيلين من الطرق السائدة والمقبولة على نطاق واسع. في حين أن كلاهما يحقق وصلات دائمة لأنابيب البولي إيثيلين، إلا أنهما يختلفان بشكل أساسي في مبادئهما وتطبيقاتهما ومراقبة جودة الاتصال، مما يحدد أدوارهما المميزة في المشاريع الهندسية.

1. الاختلافات في مبادئ وأشكال الاتصال

2. بيئة البناء ومتطلبات المعدات

يكمن الاختلاف الأكبر بين الصهر الكهربائي والانصهار الكهربائي في مرونتهما التشغيلية في موقع البناء:

حدود الموقع: تتميز مشابك أنابيب الصهر الكهربائي بأنها مدمجة، وتتطلب محاذاة أقل، مما يجعلها مناسبة بشكل خاص للمساحات الدقيقة والمحدودة، أو العمل تحت السطح، أو في البيئات المعقدة مثل إصلاحات خطوط الأنابيب حيث يصعب نشر المعدات الكبيرة.

توافق قطر الأنبوب: توفر مشابك أنابيب الدمج الكهربائية مزايا كبيرة وجودة متسقة لتوصيل الأنابيب الصغيرة والمتوسطة الحجم (على سبيل المثال، DN 20 إلى DN 315). تعتبر آلات الدمج التناكبي أكثر ملاءمة لبناء الخطوط الرئيسية للأنابيب ذات القطر الكبير.

التعقيد التشغيلي: عملية الاندماج الكهربائي مؤتمتة للغاية. يقوم جهاز اللحام بمسح تسلسل الأنابيب ويتحكم تلقائيًا في معلمات اللحام، مما يقلل بشكل كبير من الاعتماد على خبرة العامل ويجعل توحيد الجودة وتتبعها أسهل. من ناحية أخرى، يتطلب الدمج التناكبي دقة عالية للغاية، ودرجة حرارة التسخين، والتحكم في الضغط، ويعتمد بشكل أكبر على خبرة المشغل.

3. المقايضة بين التكلفة والعائد

على الرغم من أن تكلفة المواد لمشبك أنبوب واحد تغطي عادةً الطاقة المستهلكة وفقدان الأنابيب أثناء عملية الدمج الساخن، إلا أن الكفاءة الإجمالية غالبًا ما تكون أعلى:

• تقليل مخاطر التسرب: توفر وصلات الدمج الكهربائية قدرًا أكبر من الموثوقية والتوحيد القياسي، مما يؤدي إلى معدلات تسرب منخفضة للغاية على مدار التشغيل طويل المدى، مما يقلل تكاليف الصيانة والإصلاح للإصدارات التي تمت ترقيتها.


• يوفر وقت البناء: تعد عملية توصيل الدمج الكهربائي أكثر إحكاما وكفاءة، خاصة في المواقع الميدانية أو المناطق ذات حركة المرور العالية، حيث يمكن توفير تركيب أنابيب كبير ووقت الطريق.



تعطي أنابيب الدمج الساخنة الأولوية للكفاءة والمواد، وهي مثالية لأقطار الأنابيب الكبيرة والبناء الفعال من حيث التكلفة. مشابك أنابيب الانصهار الكهربائية PE ومن ناحية أخرى، توفر موثوقية عالية، وقدرة على التكيف مع البيئات المعقدة، ومراقبة الجودة التي يمكن تتبعها، مما يجعلها الخيار المفضل لشبكات الأنابيب البلدية، وأنظمة الغاز، والمشاريع عالية المستوى.

لا تكمن ميزة نظام التكنولوجيا الكهربائية PE في الموثوقية العالية لمشابك الأنابيب المستقيمة فحسب، بل أيضًا في مجموعتها الواسعة والشاملة من التركيبات، والتي يمكنها التعامل تقريبًا مع جميع الانحناءات وتغييرات القطر والفروع والمتطلبات الوظيفية في أنظمة أنابيب الدمج.

1. تركيبات الاتصال وتغيير الاتجاه الأساسية

مشابك الأنابيب الكهربائية المستقيمة (المقرنات): أساس توصيلات الأنابيب ذات الخط المستقيم والتركيب الأكثر استخدامًا، يستخدم لتوصيل أنبوبين من البولي إيثيلين بنفس القطر.

المرفقين الصهر الكهربائي: يستخدم لتغيير اتجاه الأنابيب. تشمل الأمثلة الشائعة أكواع الاندماج الكهربائي بزاوية 90 درجة و45 درجة، والتي تستخدم لتحقيق الانحناءات الأفقية أو الرأسية في الجسور.

المحملات الكهربية (المحملات المتساوية/المخفضة): تستخدم لتفرع الأنابيب.

المحملات ذات القطر المتساوي: متوفر بثلاثة أقطار.

تقليل المحملات: متاح للخطوط الرئيسية وأبراج الدعم بأقطار مختلفة، لتلبية متطلبات التدفق أو توزيع الضغط.

مخفضات الصهر الكهربائي: يستخدم لتوصيل الأنابيب بأقطار مختلفة، مما يحقق توصيلات سلسة ومتدرجة.

قبعات نهاية الصهر الكهربائي: يستخدم للختم أو التوصيل المؤقت لضمان إحكام أنظمة الأنابيب.

2. السروج وتجهيزات الأنابيب ذات الوظائف الخاصة

السروج هي منتجات أساسية تستخدم في تكنولوجيا الصهر الكهربائي لحل احتياجات فتح الأنابيب أو تفرعها أو إصلاحها في حالات الطوارئ أثناء الخدمة، مما يدل على القيمة التطبيقية الهائلة للانصهار الكهربائي:

السروج فرع الماء/الغاز الصهر الكهربائي: يستخدم لإنشاء أنبوب فرعي جديد من الخط الرئيسي دون تعطيل تشغيل الخط الرئيسي. تحتوي على شفرات قطع داخلية، مما يسمح بفتح أنبوب جديد باستخدام أداة بعد اللحام.

سروج إيقاف الصهر الكهربائي: يستخدم لمنع التدفق أو الحد منه مؤقتًا أثناء الإصلاحات الطارئة على خطوط أنابيب الغاز أو السوائل. إنها أداة أمان للعمليات المضغوطة والإصلاحات الطارئة.

تجهيزات التحول الكهربائي: يستخدم لربط أنابيب PE بمواد أخرى (مثل الفولاذ والحديد الزهر والنحاس). تحتوي هذه التركيبات عادةً على موصل PE للانصهار الكهربائي في البداية وموصل معدني ملولب أو ذو حواف في الطرف الآخر.

صمامات الصهر الكهربائي/صمامات توصيل الصهر الكهربائي: تم تصميم بعض الصمامات المتطورة بوصلات الصهر الكهربائي، مما يسمح بتركيبها مباشرة على صمامات PE عبر الصهر الكهربائي، مما يضمن إحكام الغلق بين الصمام والأنبوب.

يتيح هذا الخط الشامل والمتخصص للغاية من تجهيزات الصهر الكهربائي PE للمهندسين تصميم وتركيب أنظمة توصيل أنابيب PE حديثة تلبي ظروف التشغيل المعقدة المتنوعة ومعايير السلامة العالية.
