الهيكل والمبدأ ودليل الاختيار متحدة المركز/غريب الأطوار لمخفض غريب الأطوار PE

عند توصيل أنبوبين بأقطار مختلفة، تصبح تركيبات التخفيض ضرورية. ومع ذلك، فإن التصميمات التقليدية متحدة المركز لها عيوب متأصلة عند التعامل مع بعض السوائل وظروف التشغيل. لهذا السبب، مخفضات غريب الأطوار PE بفضل تصميمها الهيكلي الفريد وأدائها المتفوق، أصبحت الاختيار الاحترافي لحل مشكلات السوائل المعقدة.

1. ما هو المخفض اللامركزي PE؟

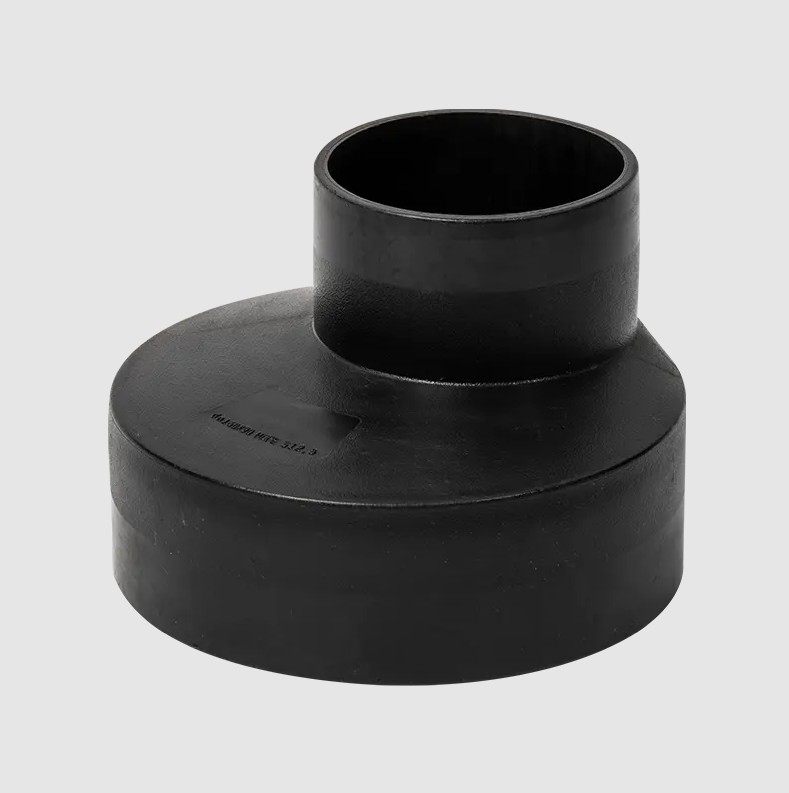

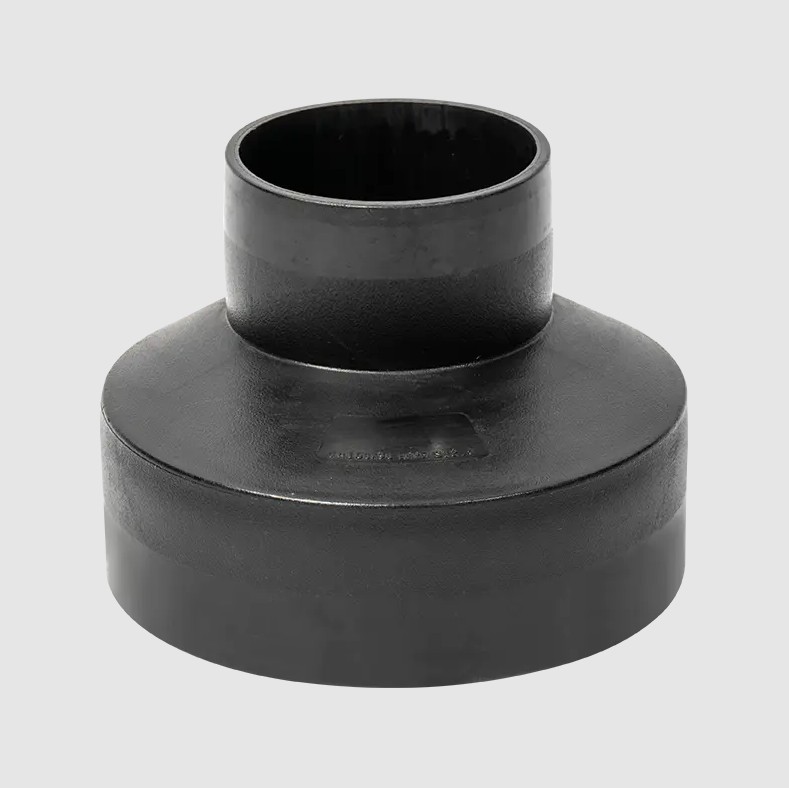

أ PE المخفض غريب الأطوار هو تركيب متخصص يستخدم لتحقيق انتقال سلس بين أقطار الأنابيب. إنه مصنوع من البولي إيثيلين المتين (PE)، ويوفر مقاومة ممتازة للتآكل، وقوة عالية، وبنية خفيفة الوزن، ومقاومة ممتازة للمواد الكيميائية، مما يجعله مستخدمًا على نطاق واسع في مجالات مختلفة، بما في ذلك الحفاظ على المياه والغاز والهندسة الكيميائية.

على عكس المخفضات التقليدية متحدة المركز، فإن الخطوط المركزية لطرفي أ PE المخفض غريب الأطوار - القطران الأكبر والأصغر - لا يتطابقان، ولكنهما متقابلان. من الناحية الهيكلية، فإنه يظهر انتقالًا مدببًا غير متماثل، مع بقاء حافة واحدة مستقيمة بينما تتناقص الحافة الأخرى. إن هذا التصميم الغريب الأطوار الفريد هو الذي يمنحه ميزة رئيسية في التحكم في السوائل.

2. ما هو المبدأ الكامن وراء المخفض اللامركزي PE؟

مبدأ التشغيل لل PE المخفض غريب الأطوار يعتمد على تحسين ديناميكيات الموائع للتخلص من اثنين من التحديات الهندسية الرئيسية التي يمكن أن تنشأ عند تغيرات القطر في خطوط الأنابيب الأفقية: التجويف وترسيب المواد الصلبة.

في خطوط الأنابيب الأفقية، تؤدي المخفضات التقليدية متحدة المركز إلى انقطاعات هيكلية في مسار السائل في الأعلى أو الأسفل:

• القضاء على مخاطر التجويف (التركيب الأفقي المسطح): عند نقل السوائل، إذا كان الجانب المستقيم من المخفض موجودًا في الجزء العلوي من خط الأنابيب (أي التثبيت المسطح)، فإن هذا التصميم يمنع تراكم الغاز في المنطقة الانتقالية حيث يزيد القطر، مما يمنع تكوين جيوب هوائية أو تجويف. يعد التجويف سببًا رئيسيًا للتجويف والاهتزاز وتلف أجسام المضخة. لذلك، يعد التثبيت المسطح للمخفضات اللامركزية في خطوط شفط المضخة أمرًا بالغ الأهمية لحماية المعدات.


• منع الترسيب الصلب (التثبيت الأفقي المسطح): عند نقل السوائل التي تحتوي على جزيئات صلبة (مثل الملاط، ومياه الصرف الصحي، وملاط الخام)، إذا كان الجانب المستقيم من المخفض يقع في الجزء السفلي من الأنبوب (أي التثبيت المسطح)، فإنه يضمن قاع الأنبوب المستمر والسلس، والقضاء على "المناطق الميتة" حيث يتباطأ السائل أو يركد. وهذا يمنع بشكل فعال الجسيمات الصلبة من الترسيب، والتراكم، والتكتل عند تغيير القطر، مما يقلل بشكل أساسي من خطر انسداد الأنابيب.



3. متى يتم استخدام مخفضات غريب الأطوار PE؟

نظرًا لقدراتها الفريدة على تحسين التدفق، مخفضات غريب الأطوار PE تستخدم بشكل أساسي في التطبيقات الهامة التالية ذات المتطلبات الخاصة لبيئة السوائل:

• حماية مدخل المضخة: هذا هو سيناريو التطبيق الأكثر شيوعًا. لضمان تدفق سائل سلس وخالي من الفقاعات إلى المضخة، يجب أن تكون جميع المخفضات المتصلة بمدخل المضخة الأفقي عبارة عن مخفضات لامركزية من البولي إيثيلين مثبتة على سطح مسطح.


• تحتوي على مواد صلبة: في صناعات مثل المعالجة الكيميائية والتعدين ومعالجة مياه الصرف الصحي، يجب أن تستخدم خطوط الأنابيب التي تنقل كميات كبيرة من المواد الصلبة العالقة أو الملاط أو الوسائط عالية اللزوجة تركيبًا مسطحًا لمنع الترسيب.


• تصريف الأنابيب وتدفق الجاذبية: عندما يتطلب تصميم خط الأنابيب تصريفًا كاملاً للوسط، أو عندما يعتمد خط الأنابيب على الجاذبية لنقل السوائل، فإن المخفض اللامركزي ذو القاع المسطح يضمن الصرف الكامل ويمنع تراكم السائل المتبقي.


4. ما هو الفرق بين المخفض متحدة المركز والمخفض اللامركزي PE؟

أlthough both concentric reducers and PE eccentric reducers are used to reduce pipe diameters, they differ fundamentally in structure and function:

• الفرق الهيكلي الأساسي: المخفضات متحدة المركز عبارة عن قطع متماثلة متناظرة تمامًا، مع محاذاة الخطوط المركزية لنهايتيها. من ناحية أخرى، تحتوي مخفضات السرعة اللامركزية PE على خط مركزي متقابل وهي غير متماثلة من الناحية الهيكلية، حيث يكون جانب واحد مستقيمًا.


• الاختلافات في ظروف التشغيل المطبقة: تعتبر المخفضات متحدة المركز مناسبة للتطبيقات التي تكون فيها خصائص السوائل أقل أهمية أو حيث يحدث تغيير قطر الأنبوب بشكل أساسي في الاتجاه الرأسي (مثل الناهضات). من ناحية أخرى، تم تصميم المخفضات اللامركزية PE لمعالجة تحديات ديناميكيات الموائع المحددة لخطوط الأنابيب الأفقية وهي حل متخصص لمعالجة مشكلات الترسيب والتجويف.


• التأثير على السوائل: عند تركيبها أفقيًا، يمكن أن تؤدي عيوب التصميم في الأنابيب متحدة المركز إلى معدلات تدفق غير متساوية وإنشاء مساحات في الأعلى حيث يمكن أن يتراكم الغاز أو مناطق في الأسفل حيث يمكن أن يتشكل الترسيب بسهولة، مما يزيد من تكرار صيانة النظام والمخاطر التشغيلية.


  مقارنة الميزات	المخفض متحدة المركز	PE غريب الأطوار المخفض
  خط الوسط	تتطابق الخطوط المركزية لنهايتي الأنبوب (محوري).	يتم إزاحة الخطوط المركزية لطرفي الأنبوب (غير محورية).
  الشكل	أ symmetrical frustum shape.	يتميز بمستدق غير متماثل مع جانب واحد مسطح.
  مزايا التثبيت	يستخدم لتركيب الأنابيب العمودية أو تقليل الأنابيب لمسافات قصيرة.	يمكن تركيبه في الأنابيب الأفقية للتخلص من مشاكل الترسيب والتجويف.
  تأثيرات السوائل	يمكن بسهولة تكوين جيوب هوائية في الأعلى (أفقية) أو مناطق ترسيب في الأسفل (أفقية).	يعمل تصميم التدفق على تحسين توزيع السوائل ويقلل من مقاومة التدفق.
  أpplicable Fluids	يستخدم للغازات النظيفة أو السوائل النظيفة.	إنها مناسبة للسوائل التي تحتوي على جزيئات صلبة، أو ملاط، أو تلك المعرضة لتوليد الغاز.

5. ما هي مزايا المخفضات اللامركزية PE؟

إن اختيار المخفضات اللامركزية PE لا يقتصر فقط على تلبية مواصفات التصميم؛ إنه أيضًا استثمار طويل الأجل في نظام الأنابيب بأكمله. تشمل الفوائد ما يلي:

• تمديد عمر المعدات: من خلال القضاء بشكل فعال على التجويف عند مدخل شفط المضخة، يتم تقليل تلف التجويف في دافعة المضخة والحجرة الداخلية بشكل كبير، مما يزيد بشكل كبير من عمر خدمة المعدات باهظة الثمن.


• انخفاض تكاليف التشغيل: من خلال منع ترسب الجسيمات الصلبة وانسدادها، يتم تقليل وقت تعطل الأنابيب وإزالة الغرين والصيانة، مما يؤدي إلى تحسين كفاءة النظام وموثوقيته.


• كفاءة نقل السوائل العالية: يقلل تصميم الانتقال السلس من اضطراب السوائل، ويقلل من فقدان الضغط، ويضمن نقل السوائل بسلاسة.


• متانة ممتازة: توفر مادة PE المستخدمة مقاومة ممتازة للتآكل واستقرارًا كيميائيًا، مما يضمن التشغيل طويل الأمد في البيئات القاسية.



6. متى يجب أن أستخدم مخفضًا لامركزيًا PE ومتى يجب أن أستخدم مخفضًا متحد المركز؟

يجب أن يتبع قرار الاختيار بدقة خصائص السائل واتجاه تركيب الأنابيب:

• اختيار المخفض غريب الأطوار PE:
  • في الأنابيب الأفقية، عند نقل السوائل التي تحتوي على جزيئات صلبة أو ملاط أو سوائل عالية اللزوجة، يكون التثبيت ذو القاع المسطح أمرًا ضروريًا.


  • في الأنابيب الأفقية، عند التوصيل بمنفذ الشفط الخاص بالمضخة أو غيرها من المعدات الحساسة لتراكم الغاز، يعد التثبيت المسطح أمرًا ضروريًا.


• اختيار المخفض متحدة المركز:
  • في الأنابيب العمودية، سواء كان التدفق لأعلى أو لأسفل، فإن تأثير الجاذبية يضمن توزيعًا موحدًا نسبيًا للتدفق، لذلك يكون المخفض متحد المركز كافيًا.


  • في الأنابيب الأفقية، عند نقل السوائل النظيفة والخالية من الرواسب والمعرضة للغاز (مثل بعض الماء النظيف أو الهواء النظيف) وعندما لا يكون فقدان الضغط عند تغيير الأنبوب مصدر قلق، فإن المخفض اللامركزي PE هو المعيار الذي لا هوادة فيه.



باختصار، بالنسبة لأي تغيير في الأنابيب الأفقية يتضمن نظافة السوائل، وحماية المضخة، وتصريف الأنابيب، فإن المخفض اللامركزي PE هو المعيار الذي لا هوادة فيه.

7. كيف يمكنني تحديد الخط المركزي للمخفض اللامركزي PE؟

أثناء التثبيت في الموقع، يعد ضمان الاتجاه الصحيح للمخفضات اللامركزية PE أمرًا ضروريًا لمنع فشل التصميم. لا يتعلق الأمر عادةً بحساب خط الوسط الهندسي، بل يتعلق بالموضع الوظيفي:

مبدأ تحديد المواقع: الوظيفة تحدد الإحمرار.

• منع الترسيب: إذا كان الهدف هو منع ترسيب الجسيمات الصلبة، فتأكد من وجود الجانب المستقيم من التركيب في الجزء السفلي من الأنبوب. أثناء التثبيت، استخدم أداة مثل المستوى لمحاذاة الجدران الداخلية السفلية للمخفض وقسم الأنبوب المستقيم بدقة.


• القضاء على جيوب الهواء: إذا كان الهدف هو منع تراكم الغاز في الجزء العلوي، فتأكد من أن الجانب المستقيم من التركيب موجود في الجزء العلوي من الأنبوب. يعد هذا أمرًا بالغ الأهمية عند الاتصال بمضخة الشفط.



يضمن التثبيت الصحيح أن التركيب يمكنه أداء وظيفة تحسين التدفق بشكل كامل، مما يزيد من موثوقية ومتانة نظام أنابيب PE بأكمله.

8. ما هي طرق الاتصال للمخفضات اللامركزية PE؟

أs a key component in a piping system, the performance benefits of PE eccentric reducers (eliminating air pockets and preventing sedimentation) require reliable, durable connections to fully realize their benefits. Polyethylene (PE) pipe connection technology is at the core of modern pipeline engineering, and the quality of the connection directly impacts the sealing, pressure-bearing capacity, and service life of the entire system.

1. دمج المؤخرة بالذوبان الساخن: الخيار الأول للقوة والاقتصاد

إن تقنية Hot-Melt Butt Fusion هي تقنية التوصيل الأكثر استخدامًا والأكثر اقتصادية لأنابيب PE، وهي مناسبة بشكل خاص لمخفضات اللامتراكز PE ذات القطر الكبير. تقوم طريقة التوصيل هذه بتسخين وضغط تجهيزات الأنابيب ونهايات الأنابيب، مما يؤدي إلى ذوبانها وإعادة صهرها، مما يشكل وصلة واحدة متكاملة ذات خصائص متوافقة مع المادة الأصلية.

2. الصهر الكهربائي: خيار مثالي للموثوقية العالية والبيئات المعقدة

يستخدم الصهر الكهربائي سلك تسخين مدمج داخل وصلة الصهر الكهربائي (مثل المخفض اللامركزي) لتوليد الحرارة، مما يؤدي إلى إذابة سطح التلامس بين التركيب والأنبوب. التبريد يخلق اتصالاً محكمًا.

3. اتصال الحافة: جسر لتوصيل المواد والمعدات المختلفة

اتصال الحافة هو الطريقة القياسية لتوصيل مخفضات اللامتراكز PE بالأنابيب المعدنية أو الصمامات أو المضخات أو غيرها من المعدات غير المصنوعة من البولي إيثيلين. يستخدم هذا الاتصال زوجًا من الشفاه وحشية ومجموعة من البراغي لإنشاء ختم ميكانيكي.
