كيفية تركيب مرفق كهربائي بزاوية 90 درجة؟

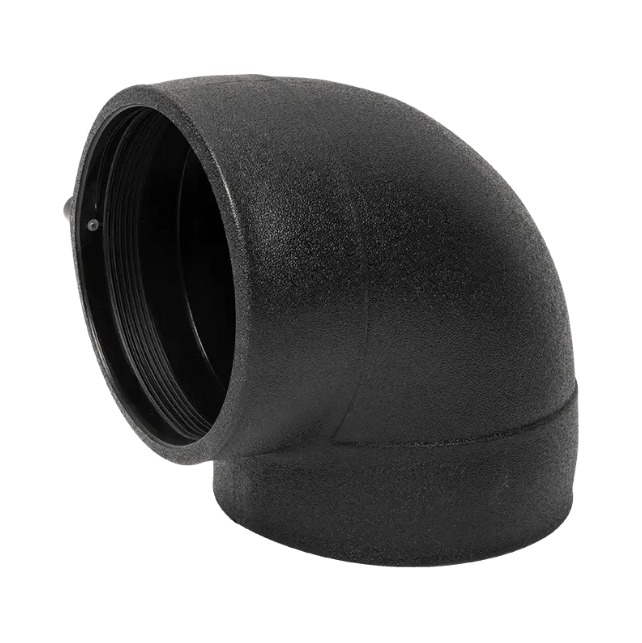

في هندسة خطوط الأنابيب الحديثة، تُستخدم أنابيب البولي إيثيلين (PE) على نطاق واسع نظرًا لمقاومتها الممتازة للتآكل ومتانتها. ال الانصهار الكهربائي 90 درجة الكوع وهو مكون رئيسي يربط هذه الأنابيب، ويضمن سلامة وموثوقية نظام خطوط الأنابيب عند تغيير الاتجاه. يعد التثبيت الصحيح أمرًا أساسيًا لضمان التشغيل المستقر لنظام خطوط الأنابيب على المدى الطويل.

الخطوة 1: الإعداد وفحص السلامة

يعد الإعداد المناسب أمرًا بالغ الأهمية قبل البدء في تثبيت البرنامج الانصهار الكهربائي 90 درجة الكوع .

• فحص المعدات والمواد: تأكد من اكتمال الكوع الكهربائي بزاوية 90 درجة وأنابيب PE وآلة اللحام بالصهر الكهربائي والمكشطة والأدوات الأخرى، وتأكد من أن جميع المكونات تلبي المواصفات وأنها غير تالفة.


• فحص مصدر الطاقة: تأكد من أن جهد مصدر الطاقة والطاقة لآلة اللحام بالصهر الكهربائي تلبي المتطلبات، وتأكد من أن مصدر الطاقة لمنطقة اللحام مستقر وموثوق.


• تحضير الأنابيب: التأكد من أن نهايات أنابيب البولي إيثيلين المراد توصيلها مسطحة وعمودية وخالية من الخدوش أو الأوساخ.



نصيحة: كوع الانصهار الكهربائي بزاوية 90 درجة عبارة عن وصلة أنابيب تستخدم لتغيير اتجاه خط الأنابيب. عند اختيار أنبوب PE، تأكد من أن قطره وسمك جداره ومعدل الضغط يتطابق مع أنبوب PE المراد توصيله.

الخطوة 2: تنظيف وكشط سطح الأنبوب

هذه خطوة حاسمة في ضمان جودة المنتج الانصهار الكهربائي 90 درجة الكوع اتصال.

• التنظيف: امسح منطقة توصيل أنبوب PE والجدار الداخلي للكوع Electric Fusion 90° بقطعة قماش نظيفة لإزالة الشحوم أو الغبار أو الرطوبة.


• كشط دقيق: استخدم مكشطة أو أداة كشط متخصصة لكشط منطقة إدخال أنبوب PE بدقة. يجب أن يكون طول الكشط أكبر قليلاً من عمق إدخال الكوع Electric Fusion 90° لإزالة طبقة الأكسيد على سطح الأنبوب. سوف تؤثر طبقة الأكسيد بشدة على جودة اللحام.



ملحوظة: يجب أن يكون الكشط متساويًا وشاملًا ويتم إجراؤه على المحيط بأكمله. تجنب التلوث الثانوي لسطح الأنبوب المكشط.

الخطوة 3: توصيل وتأمين الكوع الكهربائي بزاوية 90 درجة

أدخل أنبوب البولي إيثيلين المنظف والمكشط في الكوع الكهربائي بزاوية 90 درجة.

• عمق الإدراج: يجب إدخال الأنبوب بالكامل في منتصف مرفق Electric Fusion بزاوية 90 درجة، حتى علامة عمق الإدخال المحددة.


• المعايرة والتثبيت: استخدم مشابك تثبيت مخصصة (مشابك) لمحاذاة وتثبيت الكوع والأنابيب الكهربائية بزاوية 90 درجة، مما يضمن عدم تحركها أو محاذاة غير صحيحة أثناء اللحام. يجب محاذاة محور الكوع والأنبوب لضمان التوصيل الأمثل للأنبوب.



الخطوة 4: عملية اللحام بالصهر الكهربائي

هذه هي الخطوة الأساسية لتحقيق اتصال أنابيب PE موثوق به.

• توصيل آلة اللحام: قم بتوصيل كابل آلة اللحام بالصهر الكهربائي بعمود القطب الكهربائي الخاص بمرفق Electric Fusion 90°.


• إدخال المعلمة: أدخل الجهد الصحيح ووقت اللحام في آلة اللحام بالصهر الكهربائي وفقًا للرمز الشريطي الموجود على الكوع الكهربائي 90 درجة أو معلمات اللحام المقدمة من قبل الشركة المصنعة.


• بدء اللحام: قم بتشغيل آلة اللحام بالصهر الكهربائي لبدء عملية اللحام. ستقوم آلة اللحام بإكمال عملية التسخين واللحام تلقائيًا وفقًا للبرنامج المحدد. لا تحرك أو تلمس الاتصال أثناء هذه العملية.


• مؤشر المراقبة: بعد اكتمال اللحام، سيكون لدى العديد من أكواع الانصهار الكهربائي بزاوية 90 درجة مؤشر لحام منبثق، يشير إلى أن الاتصال قد اكتمل بنجاح.



الخطوة 5: التبريد والفحص النهائي

• التبريد الطبيعي: بعد أن تشير آلة اللحام إلى اكتمال عملية اللحام وانقطاع التيار الكهربائي، اترك وقتًا كافيًا للتبريد الطبيعي. يعتمد وقت التبريد على درجة الحرارة المحيطة ومواصفات الأنابيب؛ راجع بدقة التعليمات الخاصة بالمرفق الكهربائي بزاوية 90 درجة.


• ملاحظة هامة: لا تقم بتحريك أو إزالة مشابك التثبيت أثناء التبريد. يمكن أن يؤدي الإزالة المبكرة لمشابك التثبيت إلى تشوه منطقة اللحام، مما يؤثر على إحكام وقوة توصيل الأنابيب.


• التفتيش النهائي: بعد التبريد، قم بإزالة مشابك التثبيت. افحص مظهر منطقة اللحام للتأكد من عدم وجود عيوب واضحة ومن ظهور عمود المؤشر.



التثبيت السليم لل الانصهار الكهربائي 90 درجة الكوع أمر بالغ الأهمية لبناء نظام أنابيب PE قوي وموثوق. بدءًا من التنظيف الشامل والكشط وحتى اللحام بالصهر الكهربائي الدقيق والتبريد الكافي، تعد كل خطوة أمرًا بالغ الأهمية. سيؤدي اتباع هذه الخطوات إلى ضمان توصيلات أنابيب عالية الجودة مع الكوع الكهربائي Fusion 90°، مما يوفر موثوقية طويلة المدى لمشاريعك.
